Attention Gate in Attention UNet

对Attention UNet中使用的Attention Gate（AG）进行介绍和代码分析。

1 Attention UNet

原文链接

于2018年被收录于cvpr，在UNet的基础上，decoder的部分增加Attention Gate，以突出通过跳转连接的突出特征。文中介绍了2D和3D的实现方法。

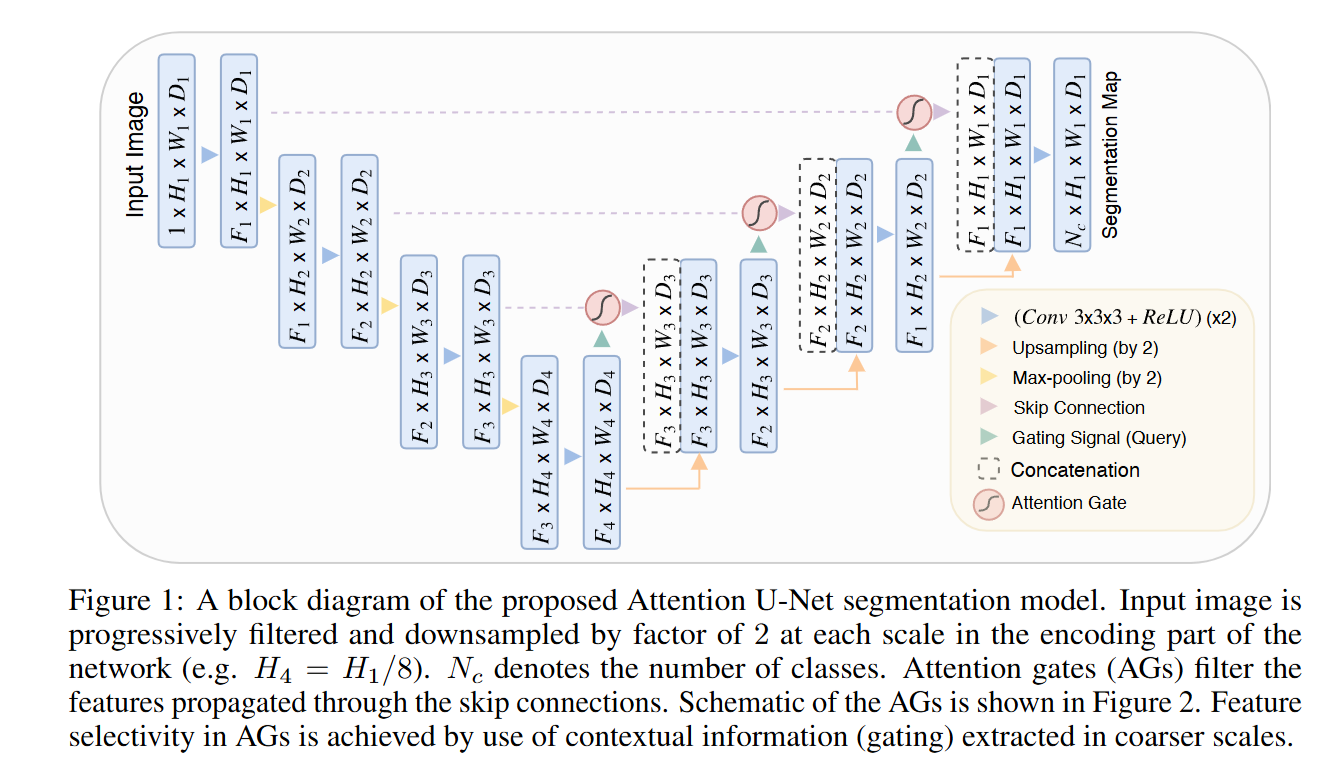

Attention UNet整体结构如下：

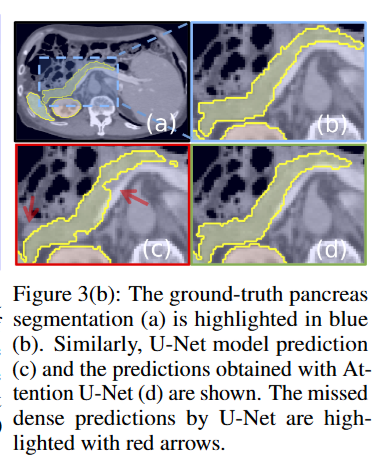

从原文中的实验结果来看，Attention UNet
都相较于U-Net在多个数据集（CT-150，TCIA Pancreas-CT,eg.）上有更优秀的分割性能，且从可视化结果来看，Attention UNet有更平滑且准确的边缘。

2 Attention Gate

下面来详细了解一下这个UNet中的Attention Gate。

作用：自适应地选择有用的特征，抑制无关的区域。

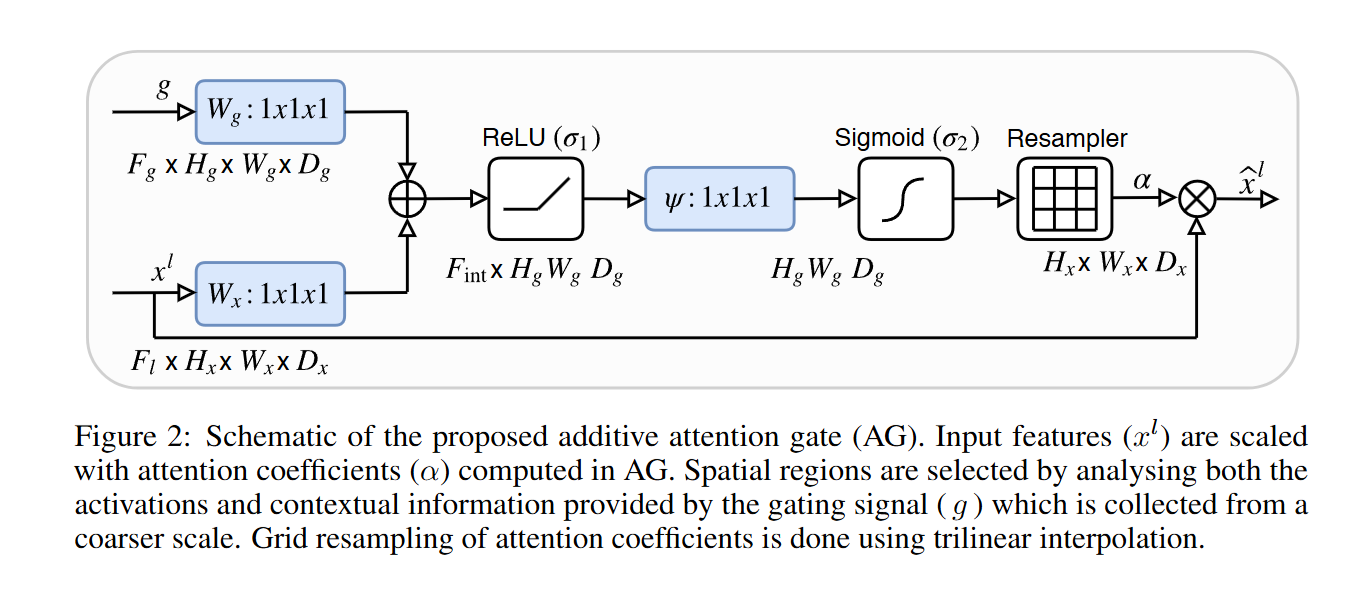

2.1 AG的结构与原理

• $x^l$:从encoder对应层skip来的特征图，通常是高分辨率的图像。
  • 可能包含冗余和无关信息
• $g$：从上采样而来的低分辨率信号。
  • 解码器当前关注的区域，帮助引导关注重点

处理流程
假设：$x^l$（1,64,64,64）,$g$(1,128,32,32)

通常g的空间尺寸更小，channel更大

1. 将两个输入使用$1\times 1$卷积映射到统一维度
2. 对齐空间尺寸（上采样gating信号）：可以使用线性插值

权重大的特征在相加后更加明显

3. 融合后是使用ReLU激活
4. $1\times 1$卷积：通道降到1通道size:(1,1,32,32)
5. 得到mask：sigmoid将值映射到0~1之间
6. mask与$x^l$相乘，得到“重要区域”特征值更强，“不重要区域”被抑制的特征图。

 x (1, 64, 64, 64)
      │
[1×1 Conv] →────────────┐
      │                 │
  (1, 32, 64, 64)       │
                        ▼
                     Add + ReLU
                        ▲
[Upsample] ←── [1×1 Conv] ← g (1, 128, 32, 32)
  (1, 32, 64, 64)

                        │
                [1×1 Conv + Sigmoid]
                        ↓
                Attention mask (1, 1, 64, 64)

                        ↓
      Element-wise multiplication
                        ↓
      Output: (1, 64, 64, 64)

2.2 Pytorch 实现AG（2D）

import torch
import torch.nn as nn
import torch.nn.functional as F

class AttentionGate2D(nn.Module):
    def __init__(self, F_g, F_l, F_int):
        """
        F_g: decoder 的通道数 (gating)
        F_l: encoder 的通道数 (local feature x)
        F_int: 中间通道数
        """
        super(AttentionGate2D, self).__init__()

        self.W_g = nn.Sequential(
            nn.Conv2d(F_g, F_int, kernel_size=1, stride=1, padding=0, bias=True),
            nn.BatchNorm2d(F_int)
        )

        self.W_x = nn.Sequential(
            nn.Conv2d(F_l, F_int, kernel_size=1, stride=1, padding=0, bias=True),
            nn.BatchNorm2d(F_int)
        )

        self.psi = nn.Sequential(
            nn.Conv2d(F_int, 1, kernel_size=1, stride=1, padding=0, bias=True),
            nn.BatchNorm2d(1),
            nn.Sigmoid()
        )

        self.relu = nn.ReLU(inplace=True)

    def forward(self, x, g):
        """
        x: 来自 encoder 的特征图 (B, F_l, H, W)
        g: 来自 decoder 的 gating 信号 (B, F_g, H', W')
        """
        g1 = self.W_g(g)                      # (B, F_int, H', W')
        x1 = self.W_x(x)                      # (B, F_int, H, W)

        # 上采样 gating 信号（如果大小不一致）
        if g1.shape[-2:] != x1.shape[-2:]:
            g1 = F.interpolate(g1, size=x1.shape[-2:], mode='bilinear', align_corners=True)

        psi = self.relu(g1 + x1)              # (B, F_int, H, W)
        psi = self.psi(psi)                   # (B, 1, H, W)

        return x * psi                        # (B, F_l, H, W) × (B, 1, H, W)

在上采样过程中：

x = self.up(x)                            # 上采样 decoder feature map
skip = self.attention_gate(skip, x)       # 使用 AG 筛选 encoder feature
x = torch.cat([x, skip], dim=1)           # 拼接经过 AG 的 skip connection
x = self.conv(x)                          # 双卷积融合
return x
